 安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号,并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象,不但极大地延长了人眼的观察距离,而且扩大了人眼的机能,它可以在恶劣的环境下代替人工进行长时间监视,让人能够看到被监视现场的实际发生的一切情况,并通过录像机记录下来。同时报警系统设备对非法入侵进行报警,产生的报警信号输入报警主机,报警主机触发监控系统录像并记录。


一、安防监控系统基本组成


典型的监控系统主要由前端音视频采集设备、音视频传输设备、后端存储、控制及显示设备这五大部分组成,其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式,它们之间的联系(也可称作传输系统)可通过同轴电缆、双绞线、光纤、微波、无线等多种方式来实现。


二、运行原理


  监控系统运行由摄像、传输、控制、显示、记录登记5大部分组成。摄像机通过同轴电缆(网线、光纤、无线、微波等)将视频图像传输到控制主机,控制主机再将视频信号分配到各监视器及录像设备,同时可将需要传输的语音信号同步录入到录像机内。 通过控制主机,操作人员可发出指令,对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作,并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式,可对图像进行录入、回放、处理等操作,使录像效果达到最佳。


三、系统架构


前端视频采集系统

摄像机,镜头,云台,智能球形摄像机等。

视频传输系统

传输线缆、光纤传输、同轴电缆传输、网线传输、无线传输、光端机。

终端显示系统

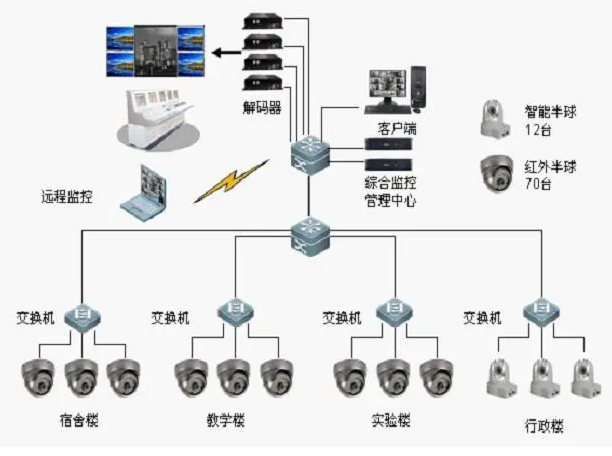

管理所网络监控系统

管理所网络监控系统

dvr硬盘录像系统、视频矩阵、画面处理器、切换器、分配器远程拓展系统(第三代监控系统一个监控管理平台就能代替传统设备)。

IP监控、远程监控、网络监控、视频监控会议等技术交流。

监控不单纯指闭路电视监控系统,但传统意义上说的监控系统由前端摄像机(包括:半球摄像机、红外摄像机、一体机等)加中端设备(光端机、网络视频服务器等)加后端的设备主机(硬盘录像机、矩阵等)(第三代监控系统一个监控管理平台就能代替传统设备)组成。


四、监控系统的分类及特点


1、传统的模拟监控系统

传统的模拟监控模式在国内大中城市刚刚引入道路监控应用时最为盛行,而最近几年则日趋衰微,其主要缺陷如下:

传输通道敷设费用过于昂贵;

由于各道路监控点和监控中心之间通常相距几公里甚至几十公里,而有效传输距离仅300米左右的视频电缆显然无法达及,常规的解决办法是在监控点和监控中心之间敷设光缆作为传输通道,光缆两端接光端机作为视频/光信号转换设备。但这种解决方案实在过于昂贵,仅光缆敷设费用就占了整个监控系统总投资费用的80%以上;

系统结构复杂,监控中心设备繁多,操作烦琐;

系统由摄像机、监视电视墙、录像机、控制矩阵、画面分割器、解码器及其它辅助设备组成,以同轴电缆为图像传输介质,以屏蔽双绞线为控制信号传输介质,设备繁多,结构复杂,扩容性差,而且多数设备是专用设备,要求操作者经培训方具备相应的操作能力。

2、以硬盘录像机为核心的第二代准数字化视频监控系统

与传统的模拟监控模式相比,基于数字硬盘录像机的准数字化视频监控系统不亚于一次飞跃。在道路监控应用中,数字硬盘录像机放置在道路监控前端和摄像机相连,可以对视频源信号进行模拟/数字转化压缩后在本地硬盘录像,并可以通过城市里的电信数据网络或其它网络通道上传到监控中心,摆脱了传统模拟监控必须敷设光缆的局限性,使系统结构大为简化。但是,由于其本身技术架构的局限性,数字硬盘录像机始终无法解决基于网络的远程集中监控应用中的图像传输延时过长、无法实现多路同时监控、集成性差等问题。

3、以网络视频服务器为核心的第三代全数字化远程视频集中监控系统

第三代全数字化远程视频集中监控系统是以网络为依托,以数字视频处理技术为核心,综合利用光电传感器、数字化图像处理、嵌入式计算机系统、数据传输网络、自动控制和人工智能等技术的一种全新的数字监控模式,它不仅具有第二代准数字化视频监控模式所具有的计算机快速处理能力、数字信息抗干扰能力、便于快速查询记录、视频图像清晰及单机显示多路图像等优点,而且依托网络,真正发挥了宽带网络的优势,通过IP网络,把监控中心和网络可以到达的任何地方的监控目标组合成一个系统,真正适应了对视频监控系统远程、实时、集中的需求,其核心技术产品就是网络视频服务器。

4、以监控中心管理平台为核心的第三代全数字化远程视频集中监控系统

该视频监控系统总体架构建设以视频监控系统建设为基础,主要分为前端电视监控系统、专用网络传输系统、指挥监控系统、控管平台、存储系统等五大部分,其中监控中心管理平台是管理核心。


五、监控系统的安装


1、安装检查


将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后,方可安装;

检查云台的水平、垂直转动角度,并根据设计要求定准云台转动起点方向;

检查摄像机在防护套内紧固情况;

检查摄像机座与支架或云台的安装尺寸。

在搬动、架设摄像机过程中,不得打开镜头盖。

摄像装置的安装应牢靠、稳固。

从摄像机引出的电缆宜留有1m 的余量,不得影响摄像机的转动。摄像机的电缆和电源线均应固定,并不得用插头承受电缆的自重。

先对摄像机进行初步安装,经通电试看、细调,检查各项功能, 观察监视区域的覆盖范围和图像质量,符合要求后方可固定。


2、线路铺设


电缆的敷设应符合下列要求:

电缆的弯曲半径应大于电缆直径的15 倍;

电源线宜与信号线、控制线分开敷设;

选配电缆时宜避免电缆的接续;

当电缆接续时应采用专用接插件。

敷设管道电缆,应符合下列要求:

穿放电缆时宜涂抹黄油或滑石粉;

管口与电缆间应衬垫铅皮,铅皮应包在管口上;

进入管孔的电缆应保持平直,并应采取防潮、防腐蚀、防鼠等 处理措施。


3、中心设备


硬盘录象机应安放平稳,整齐,避免阳光直射。

显示器安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡。

显示器外部可调节部分,应暴露在便于操作的位置,并可加保护盖。


4、系统检测


检测内容:

系统功能检测:云台转动,镜头、光圈的调节,调焦、变倍,图像切换,防护罩功能的检测;

图像质量检测:在摄像机的标准照度下进行图像的清晰度及抗 干扰能力的检测;

系统整体功能检测:功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率;

硬盘录像主机的切换、控制、编程、巡检、记录等功能; 对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功 能、远端联网功能等;

对数字硬盘录像监控系统除检测其记录速度外,还应检测记录的检索、回放等功能; 视频安防监控系统的图像记录保存时间应满足管理要求。 摄像机抽检合格率应为100%;

系统功能功能全部检测,功能符合设计要求时为合格,合格率 100%时为系统功能检测合格。


六、监控系统的维护和保养


1、维护基本条件


对监控系统进行正常的设备维护所需的基本维护条件,即做到“四齐”,即备件齐、配件齐、工具齐、仪器齐。备件齐 通常来说,每一个系统的维护都必须建立相应的备件库,主要储备一些比较重要而损坏后不易马上修复的设备,如摄像机、镜头、监视器等。这些设备一旦出现故障就可能使系统不能正常运行,必须及时更换,因此必须具备一定数量的备件,而且备件库的库存量必须根据设备能否维修和设备的运行周期的特点不断进行更新。

配件齐 配件主要是设备里各种分立元件和模块的额外配置,可以多备一些,主要用于设备的维修。常用的配件主要有电路所需要的各种集成电路芯片和各种电路分立元件。其他较大的设备就必须配置一定的功能模块以备急用。这样,经过维修就能用小的投入产生良好的效益,节约大量更新设备的经费。

工具和检测仪器齐 要做到勤修设备,就必须配置常用的维修工具及检修仪器,如各种钳子、螺丝刀、测电笔、电烙铁、胶布、万用表、示波器等等,需要时还应随时添置,必要时还应自己制作如模拟负载等作为测试工具。


2、设备维护中的一些注意事项


在对监控系统设备进行维护过程中,应对一些情况加以防范,尽可能使设备的运行正常,主要需做好防潮、防尘、防腐、防雷、防干扰的工作。

1)防潮、防尘、防腐

对于监控系统的各种采集设备来说,由于设备直接置于有灰尘的环境中,对设备的运行会产生直接的影响,需要重点做好防潮、防尘、防腐的维护工作。如摄像机长期悬挂于棚端,防护罩及防尘玻璃上会很快被蒙上一层灰尘、碳灰等的混合物,又脏又黑,还具有腐蚀性,严重影响收视效果,也给设备带来损坏,因此必须做好摄像机的防尘、防腐维护工作。在某些湿气较重的地方,则必须在维护过程中就安装位置、设备的防护进行调整以提高设备本身的防潮能力,同时对高湿度地带要经常采取除湿措施来解决防潮问题。

2)防雷、防干扰

只要从事过机电系统的维护工作的人都知道,雷雨天气一来,设备遭雷击是常事,给监控设备正常的运行造成很大的安全隐患,因此,监控设备在维护过程中必须对防雷问题高度重视。防雷的措施主要是要做好设备接地的防雷地网,应按等电位体方案做好独立的地阻小于1欧的综合接地网,杜绝弱电系统的防雷接地与电力防雷接地网混在一起的做法,以防止电力接地网杂波对设备产生干扰。防干扰则主要做到布线时应坚持强弱电分开原则,把电力线缆跟通讯线缆和视频线缆分开,严格按通信和电力行业的布线规范施工。在室外安装的摄像机,摄像机必须与杆子绝缘,摄像机与防护罩绝缘。


3、维护保养技术要求及内容


闭路电视监控系统:确保前端设备、系统控制功能、监视系统功能、显示功能、记录回放功能、报警联动功能、图像复核功能等工作正常,确保视频安防监控系统预留接口工作正常,确保系统时标与北京标准时间误差不超过60秒。闭路电视监控系统维护的设备主要包括:摄像机、云台、监视器、视频矩阵,硬盘录像机、解码器、系统线路等闭路电视监控系统既有项目全部设备的维护保养。

红外线报警系统:确保红外报警功能、防破坏及故障报警功能、记录和显示功能、报警响应时间、报警复核功能等工作正常,确保报警声级符合要求,确保报警系统预留接口正常。红外线报警系统维护主要包括:红外对射探测器、报警主机、线路维护。

安防综合信息管理:确保各子系统和系统之间配套联动的工作正常,防护牢固,工作环境清洁。确保漏电保护功能、UPS后备供电功能、防雷接地功能等工作正常,确保传输功能工作正常。安防综合信息管理维护内容:监控主机、硬盘录像机、监控系统平台、录像数据的维护。
